01 配備4端口67GHz PNA，搭配自研探針臺，可以實現PCB板級無源S參數測試
02 配備多款高速連接器，可以實現高速項目Coupon板的無源S參數測試
03 配備多款TDR高速差分探頭，可以實現PCB板級TDR測試和問題分析

Keysight PNA N5227A 67GHz

測試大尺寸PCB探針臺 S參數測試

針對高速ATE測試板的仿真流程

高速設計方案定制

Socket/PCB級聯優化

PCB過孔仿真分析

全鏈路性能仿真分析

全鏈路性能測試

針對大功率ATE測試板的仿真流程

電源設計方案制定

IR Drop 仿真優化

AC阻抗仿真分析

全鏈路波紋仿真分析

全鏈路性能測試

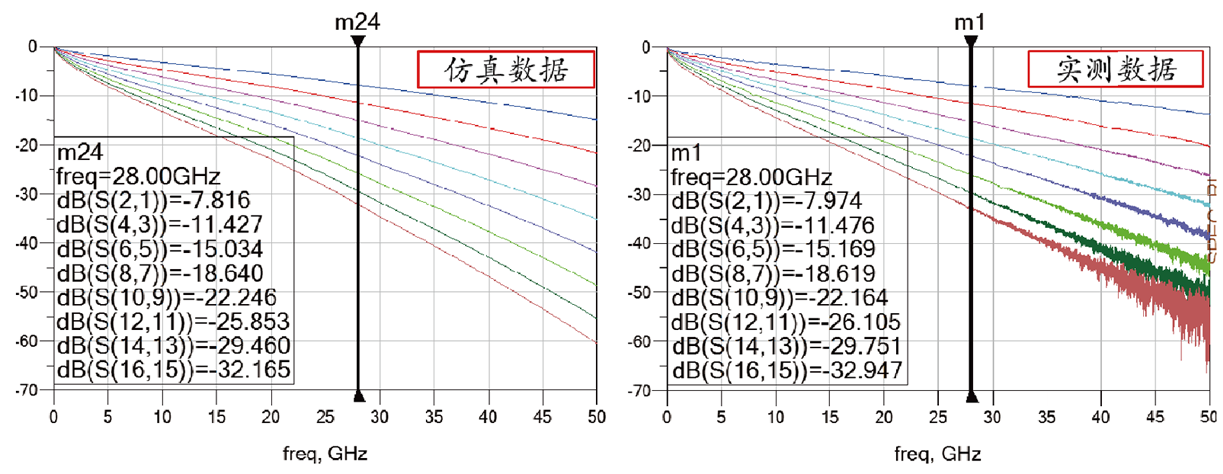

針對PCB板材進行的仿真與實測數據對比

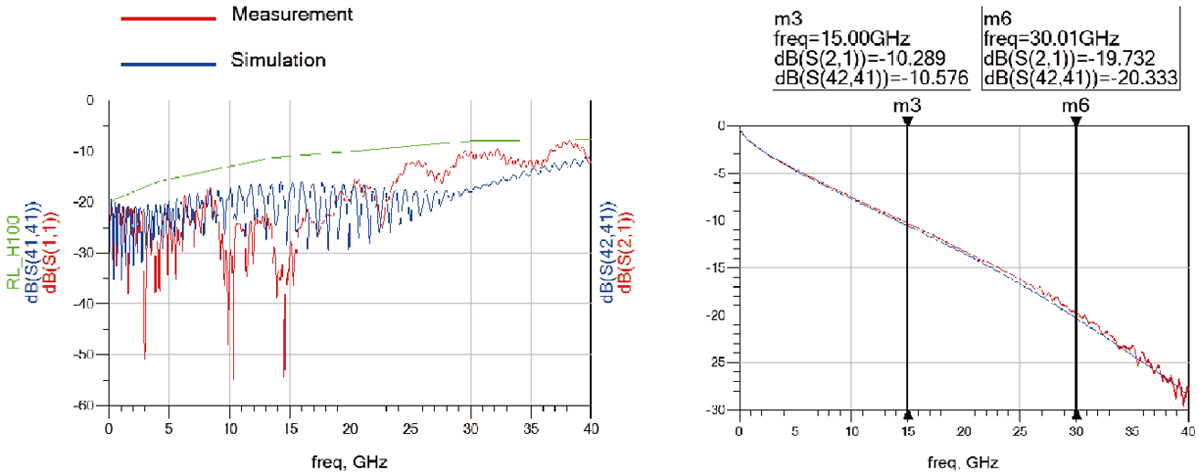

H112 PAM4超高速項目仿真與實測數據對比(120Gbps)

回波損耗在DC-40GHz以內滿足規格要求；插入損耗在目標頻率30GHz處，仿真與實 測差異約0.6db。

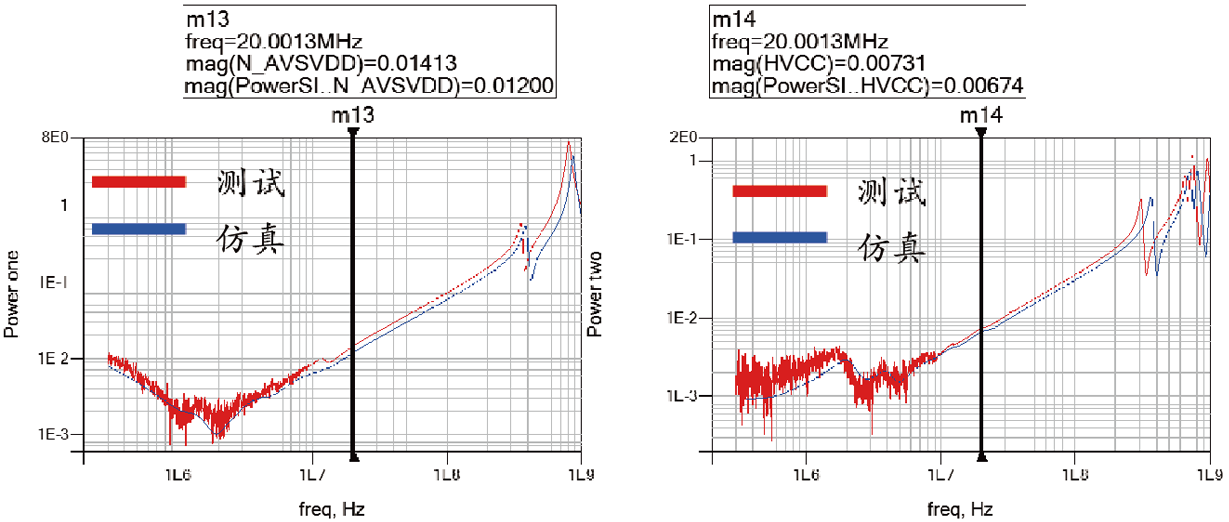

針對PCB電源進行的仿真與實測數據對比

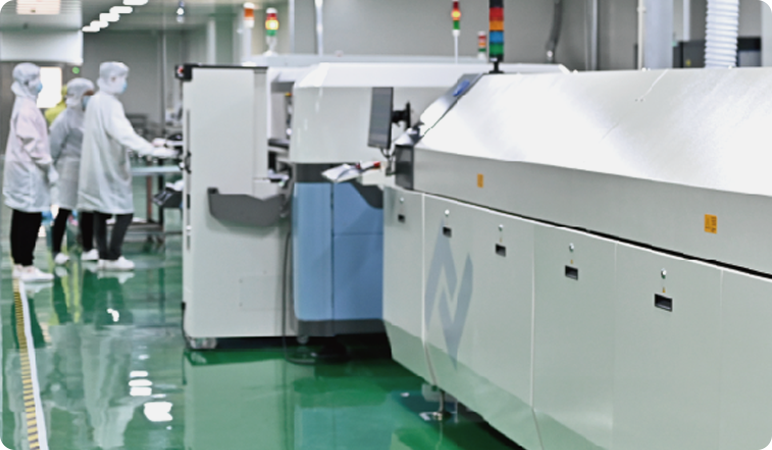

臨港測試板組裝量產線

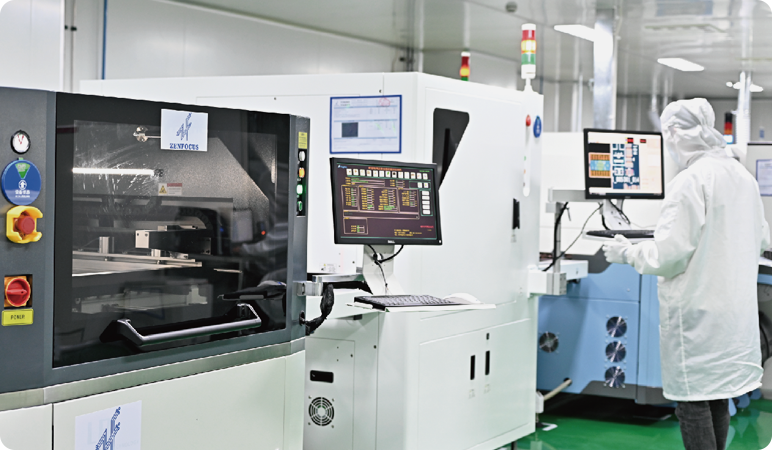

2021年12 月 SMT 高精密超大尺寸工藝研發線建設完成，擁有整條國際先進的全自動貼裝設備和檢測設備, 具有貼裝01005、0201、BGA Pitch 0.20mm等精密器件能力, 可以承接各類高精度ATE負載板的焊接組裝。

SMT制程能力		芯片區域指標
PCB尺寸(Max)	650*610mm	元件尺寸(Max)	0.15*0.3mm
PCB厚度(Max)	10mm	芯片尺寸(Max)	100*100mm
PCB重量(Max)	10kg	芯片間距(Max)	0.20mm

SMT制程能力		SMT制程能力
重復精度 ±20μm	溫區溫度均勻性 ±2	重復精度 ±22μm@3Sigma	重復精度 ±10μm
最小PAD 0.8*0.80mm	氧含量控制 <1000ppm	角度0.1°	角度0.1°
PAD最小間隔 0.10mm		BGA最小間距 0.20mm	最小間距 0.20mm
			溫區溫度均勻性 ±2°

MLC/MLO制程能力		設備焊接能力
MLC/MLO尺寸(Max)	160*160mm	焊接位置精度	<25μm
MLC/MLO尺寸重量	≤500g	焊接平整度	<65μm
MLC/MLO尺寸間距(Min)	0.25mm	交付周期	3日

3D SPI	3D AOI	2.5D X-Ray	飛針測試
重復精度 ≤10μm	解析度 ≤1μm	重復精度 ±3μm	檢測重復性 ≤10%
解析度 ≤10μm	檢測重復性 ≤10%	開路測試電流 2.65A-250mA
檢測重復性 ≤10%	元件尺寸(Max)	絕緣電阻 5MΩ-100MΩ
		開路電阻 0.3Ω-8KΩ
