產品中心

MEMS探針卡
澤豐(ZENFOCUS)已經完成MEMS探針卡全產業鏈組件的國產化,實現探針卡的自動化生產,提供針卡從設計、仿真、生產到測試的一站式服務。

滾動探索

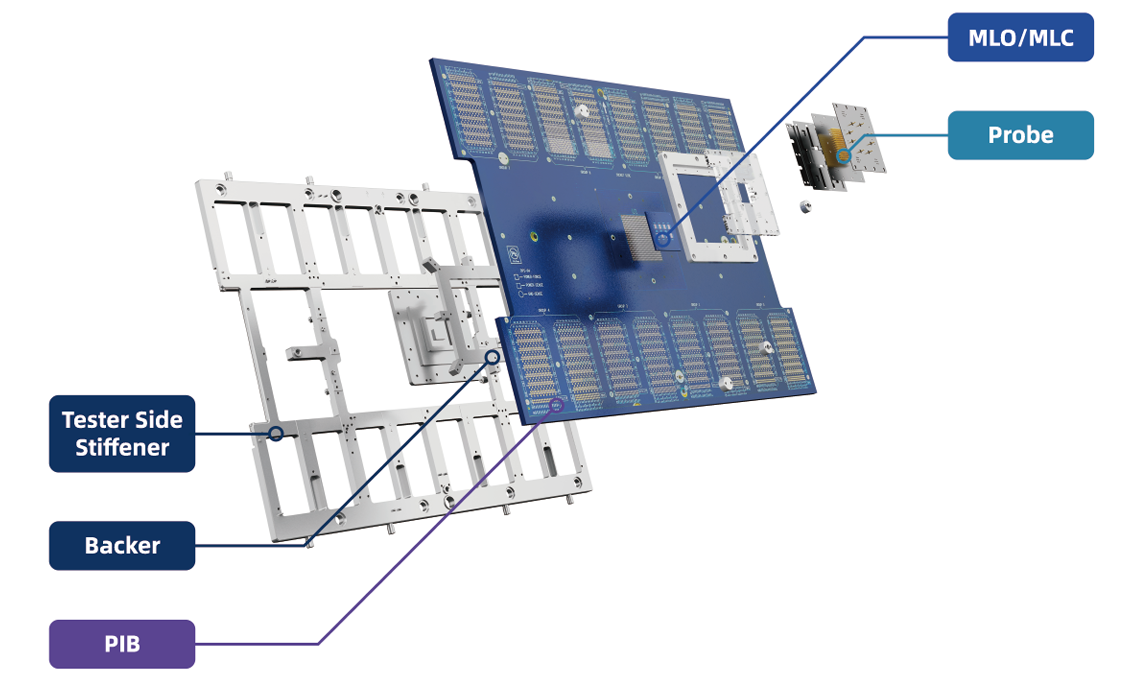

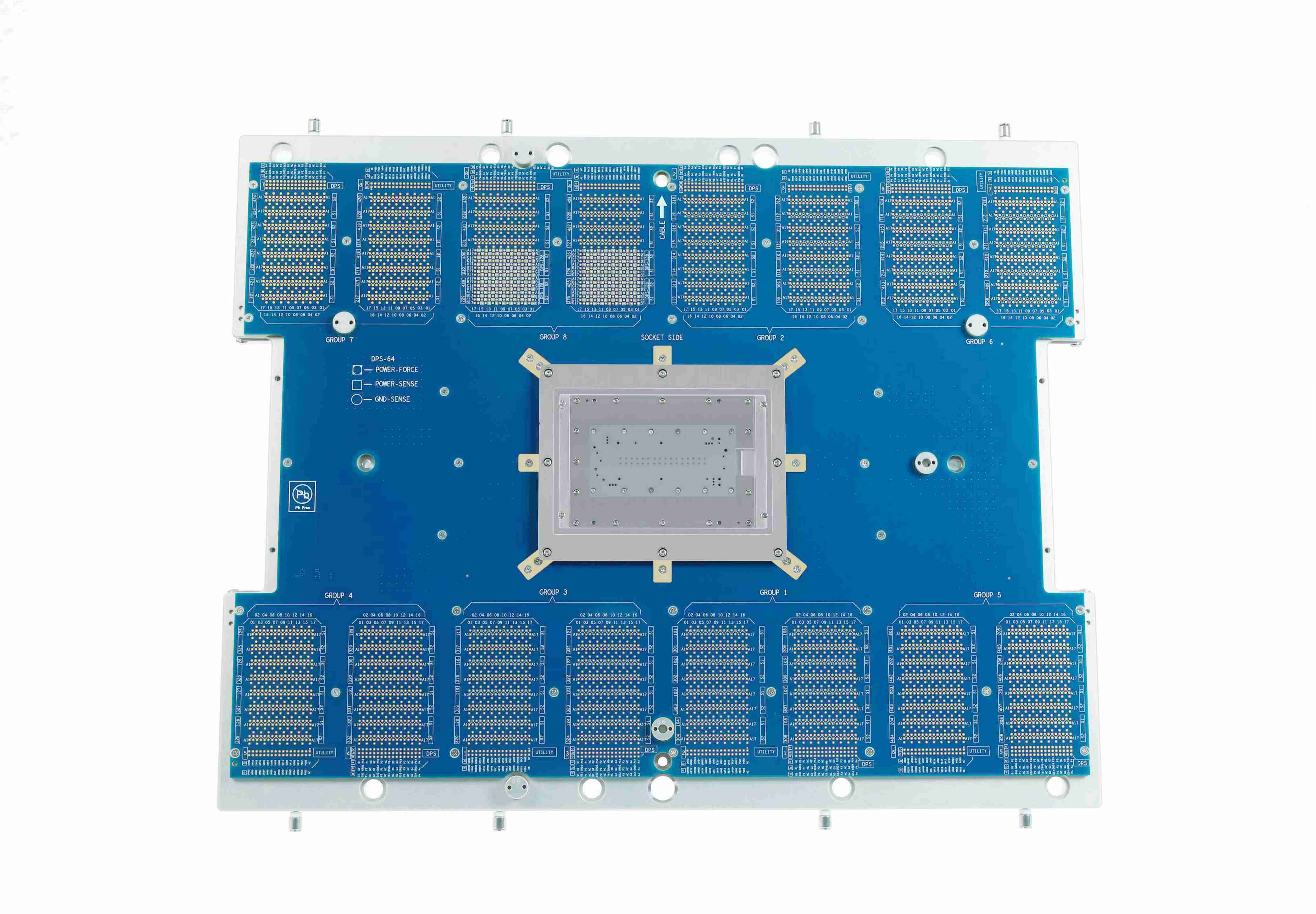

MEMS探針卡- SOC探針卡

產能、產品優勢

- 具備自主研發、設計、生產和測試MEMS探針的能力,可以根據客戶的需求定制MEMS探針,支持高密度(High Density)、高針數(High pin count)、高速和高頻等應用場景;

- 自主完成探針、Probe Head、MLC/MLO、PCB 的設計、生產和加工,可實現針卡的一站式快速交付;

- 自主研發自動擺針機和自動植針機,實現探針組裝自動化;

- 支持最小Pitch:54μm,支持最高信號測試速率:60Gbps(PAM4),支持最大測試核電源電流:510A;

- 可廣泛應用于手機處理器AP,高性能運算HPC 、智慧AI和車載RF等芯片產品的測試。

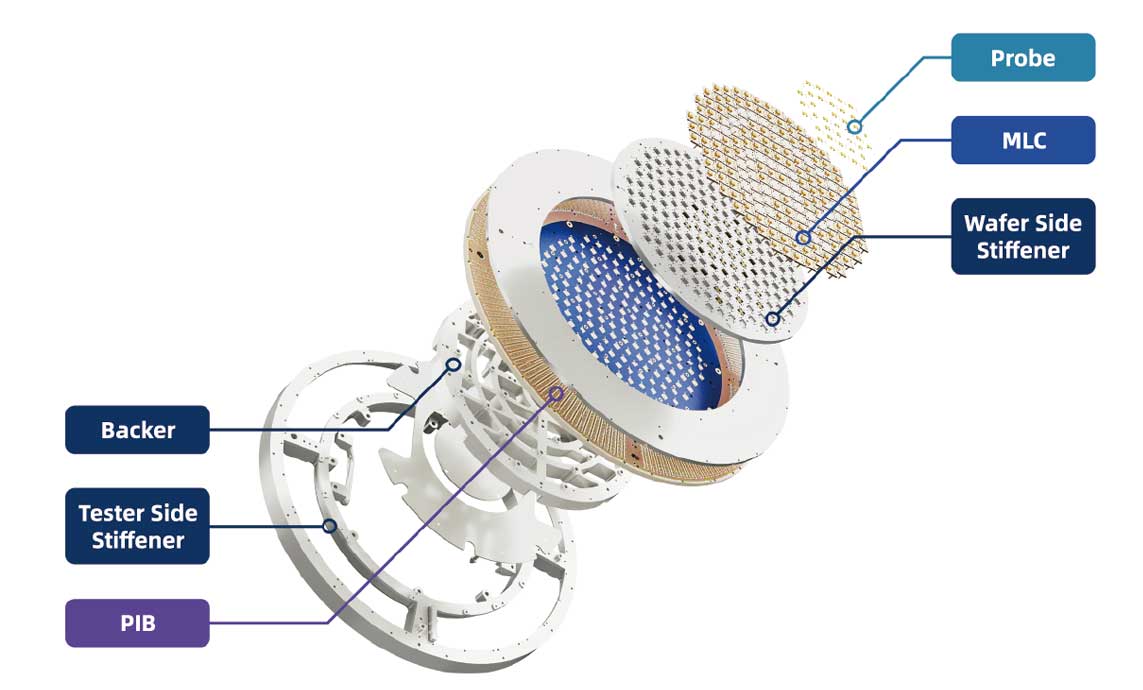

MEMS探針卡- Memory探針卡

產能、產品優勢

- 根據產品類型提供專用于Nand Flash和DRAM等產品的3D MEMS探針;

- 存儲探針卡最高針數超過10萬根,滿足存儲類產品的高針數要求;

- 12 英寸LTCC滿足存儲針卡大尺寸和高平整度的要求;

- 自主研發自動化探針分揀和焊接設備,焊針?biāo)俣瓤蛇_(dá)400pin/h,滿足存儲針卡的快速出貨需求;

- 具備自主研發、設計、生產和測試3D MEMS探針的能力,根據客戶需求定制適 配不同產品尺寸的3D MEMS探針;

- 自主完成探針、MLC、PCB的設計、生產和加工,實現針卡的一站式快速交付;

- 自主研發自動擺針機和自動焊針機,實現探針組裝自動化;

- 自主研發Memory針卡自動測試設備,支持OS、Cres和Leakage測試;

- 支持最小Pitch:55μm,支持最高信號測試速率:2Gbps;

- 可廣泛應用于Nand Flash和DRAM存儲類產品的晶圓測試。


MEMS探針卡- 探針
臨港工廠MEMS探針生產線于2021年12月正式投產

ZENFOCUS(澤豐)于2019年啟動探針材料的研發和生產線的建制,目前完成多款先進材料的研制,已經開發出多款適配不同Pitch和CCC的MEMS探針,其中2D MEMS探針已被廣泛應用于手機處理器AP、高性能運算HPC、智慧AI和車載RF等芯片產品的測試,3D MEMS探針已被廣泛應用于Nand Flash和DRAM存儲類產品的晶圓測試。

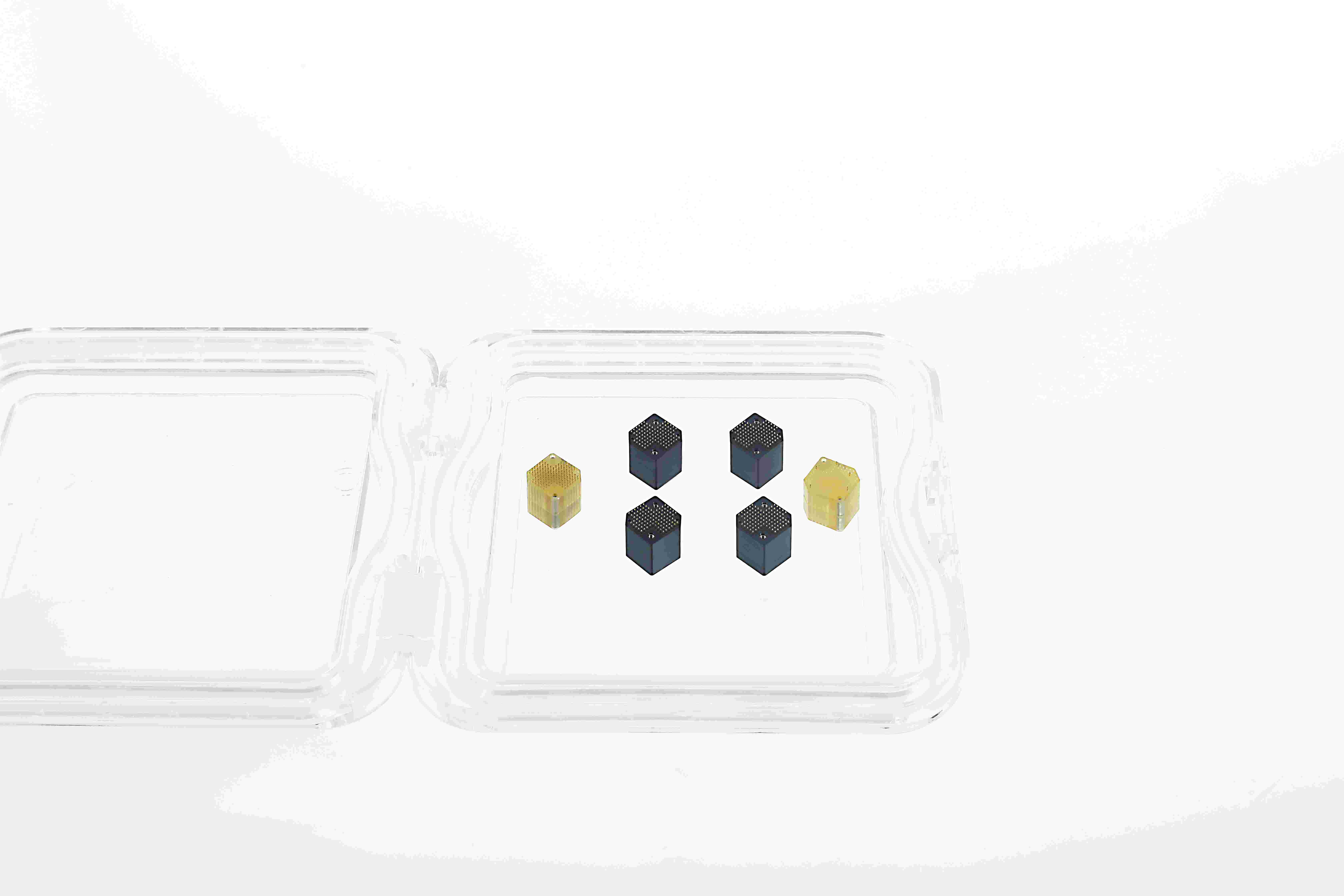

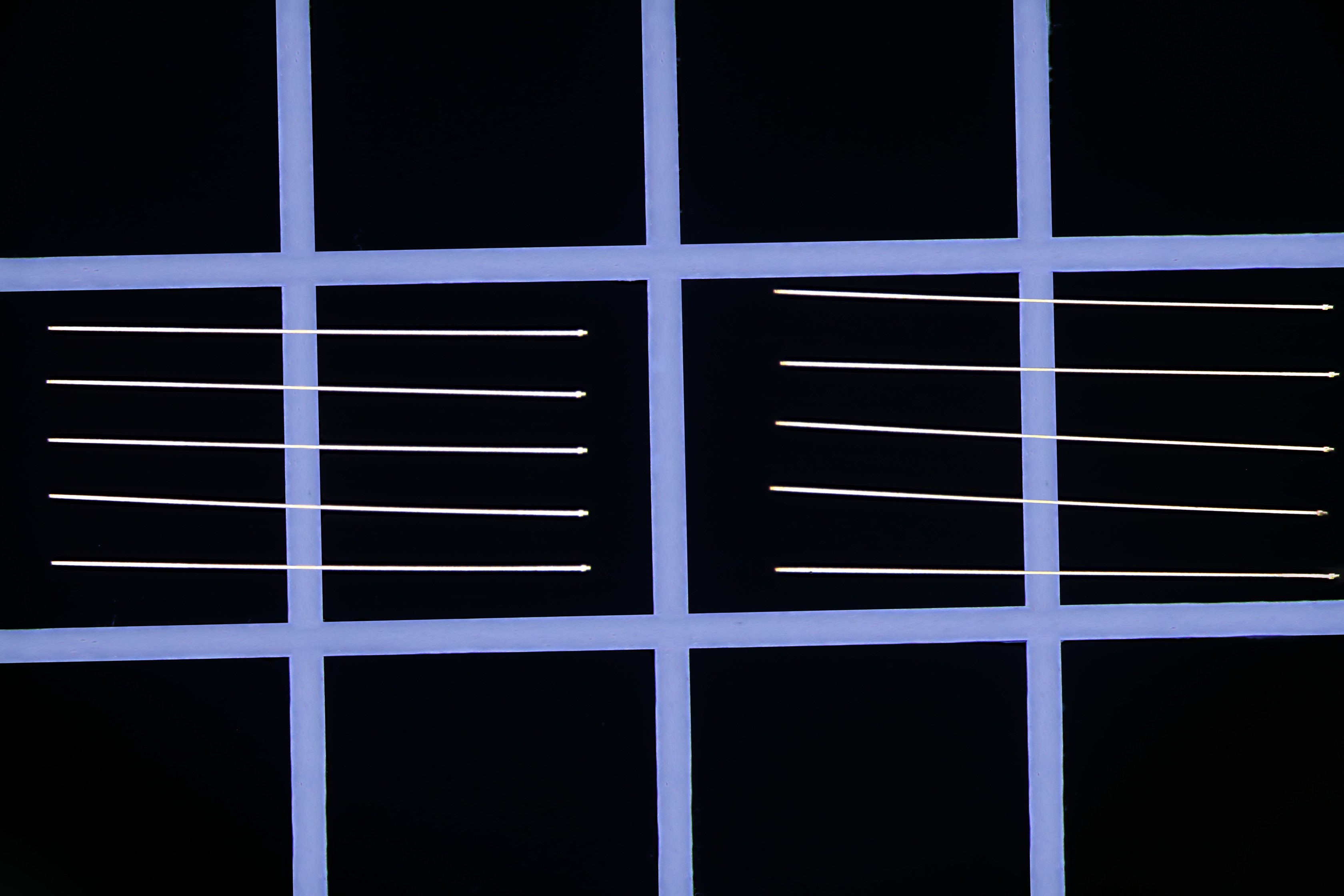

MEMS探針卡- 2D探針
產品優勢

垂直探針的結構設計,可滿足大規模BGA陣列芯片測試高密度、細間距的測試需求,并可通過自動化設備實現自動植針,具備效率和成本優勢

01

多元合金探針材料具備極強度和硬度優勢,使探針的疲勞壽命超過100萬次,降低探針卡維修的頻率

02

先進的生產工藝保證探針的加工精度,使探針卡具備極高平整度和測試穩定性

03

探針的針尖可定制化尺寸和結構,滿足芯片探針扎痕的特殊需求,可配合客戶進行先期的針痕驗證測試

04

全本地化的探針生產,使探針的設計、制造和測試周期縮短至10天,可根據客戶的測試需求定制化生產探針

05
探針產品系列
LabelZFCP130MFZFBP100MFZFBP80MP/FZFCP60MFZFAP50P/FZFBP50P/F
Min.pitch>130μm>100μm>80μm>60μm>50μm>50μm
Probe Size>60μm>50μm>45μm>40μm>30μm~35μm
Tip ShapeFlatFlatPoint FlatFlatPoint FlatPoint Flat

Probe
Length(L)

5.3mm5.1mm5-6mm5.2mm5.2mm5.1mm

CCC(Max)@20%
Force Off

900mA700mA500mA450mA300mA350mA
Force~5gf~4gf~5-6gf~2.2gf~1.5-2gf
MaterialCustomized Alloy
Probe typeMEMSStraightMEMS

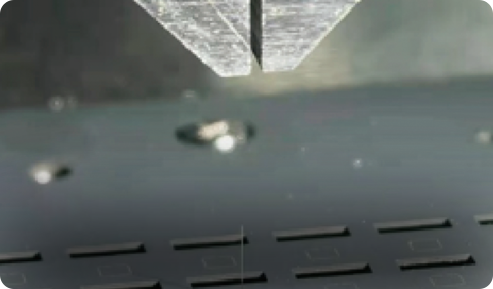

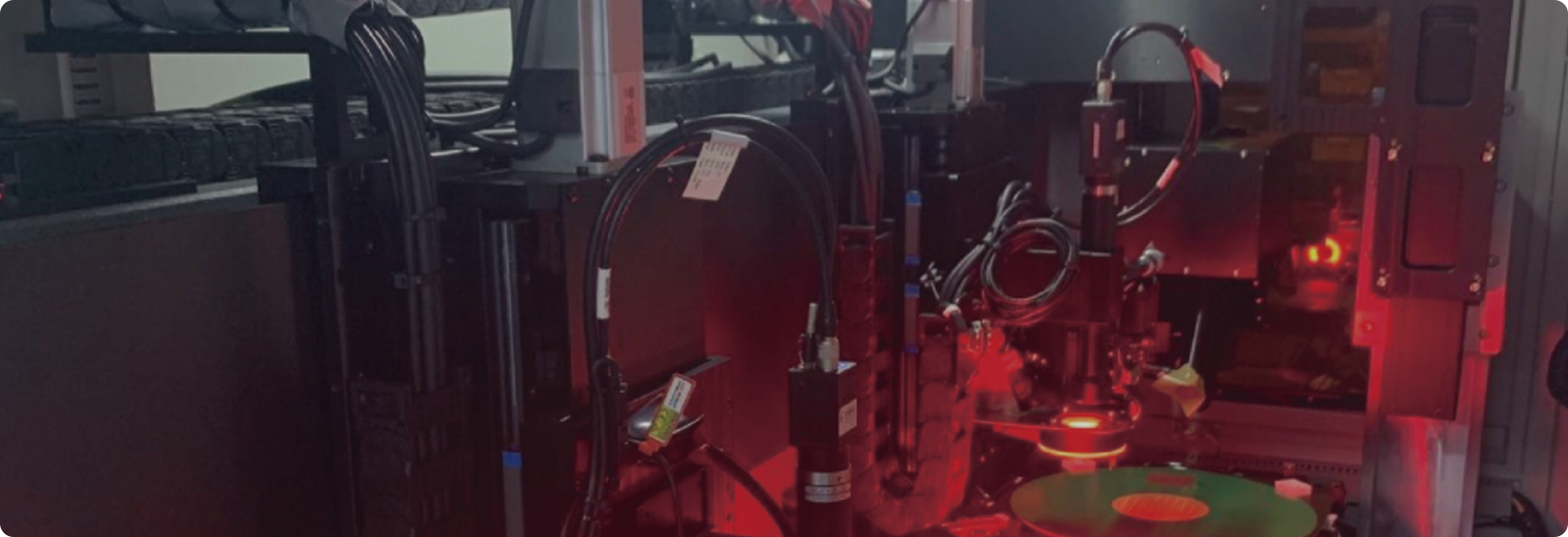

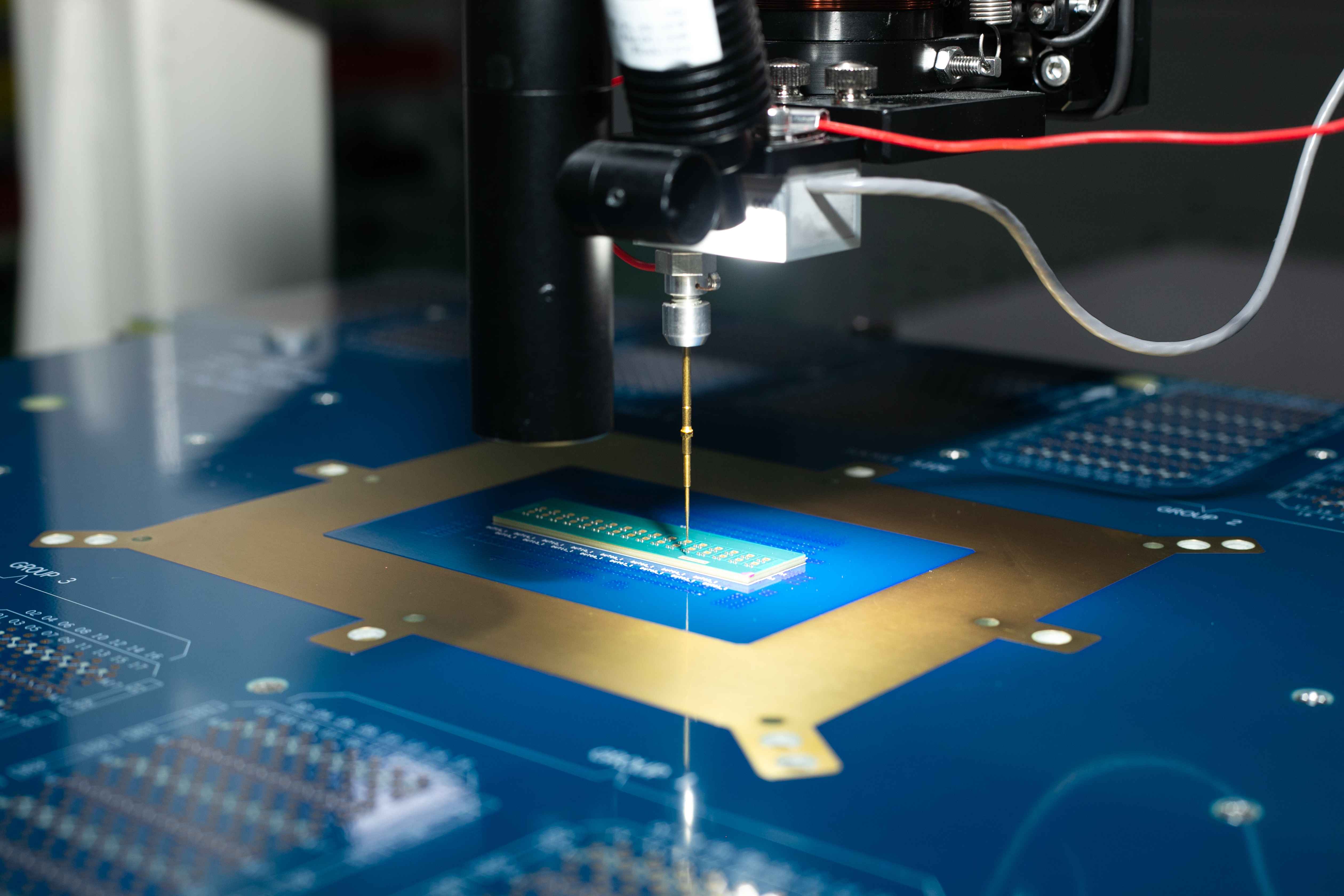

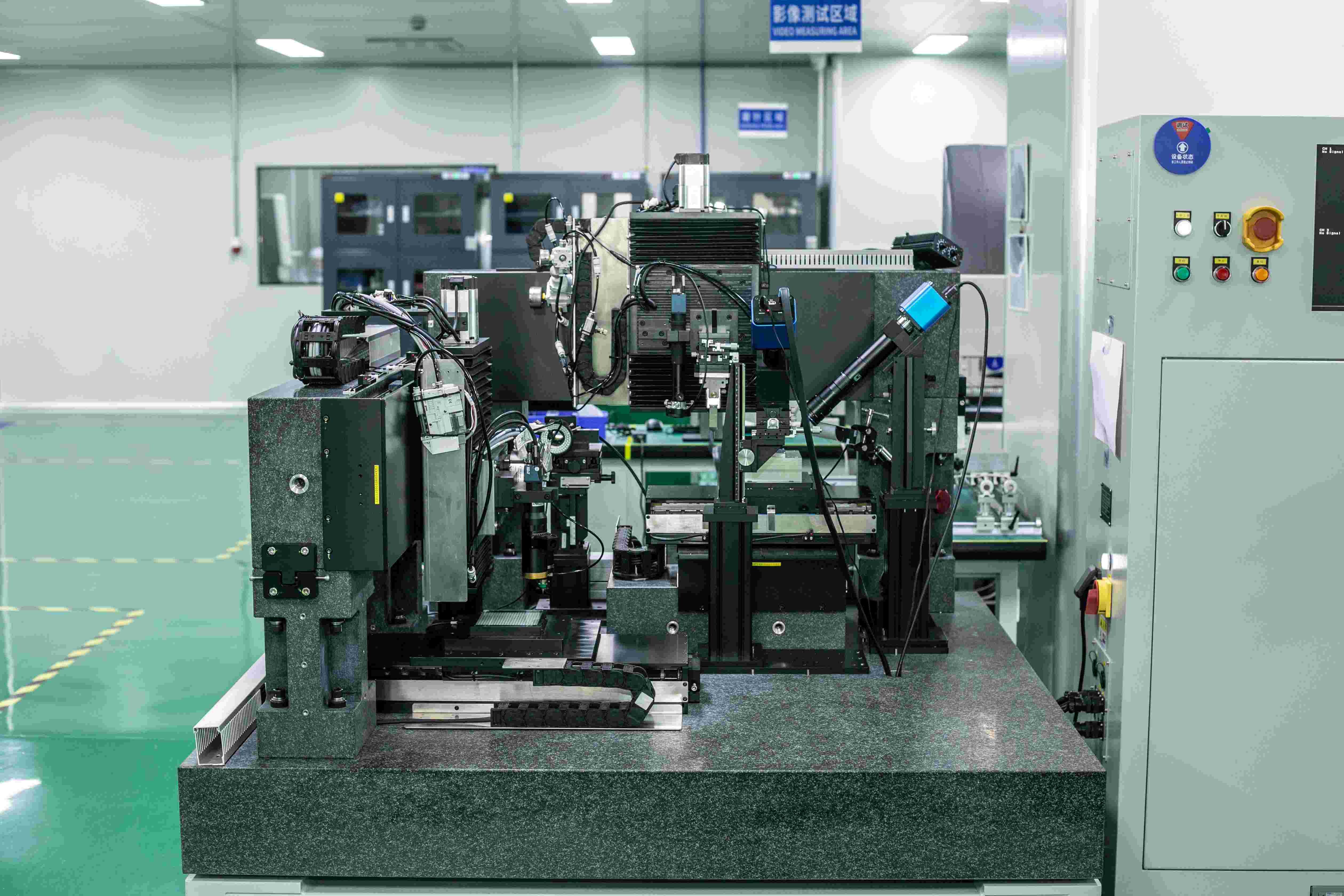

MEMS探針卡 - 自動植針機

實現多種自動化植針操作,提高其良率和穩定性,使針卡產能穩定可靠。

設備優勢
    • XY定位精度:+/-1μm

    • Z定位精度:+/-1μm

    • 相機分辨率:<0.2μm

    • 植針?biāo)俣龋?000pin/天

    • 支持Pitch:>50μm

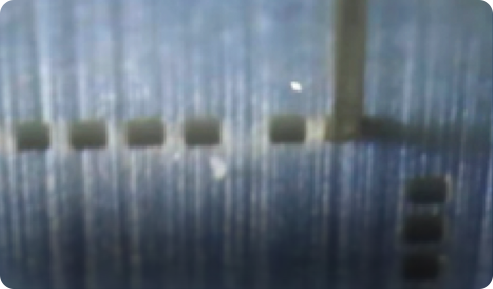

—— 植針
—— 檢測
性能數據
類別性能
臺面大小200mm*200mm
X軸行程-100mm~50mm
Y軸行程-50mm~50mm
z軸行程-50mm~50mm
速度250mm/s
臺面負載10kg
最大負載10kg
重復精度±0.001mm
類別性能
定位穩定時間≤1s
定位波動<0.001mm
可顯示分辨率≤0.0002mm
正交性≤10 arc sec
類別性能
速度/pin15s
日產能4kpin
月產能80kpin
年產能900kpin

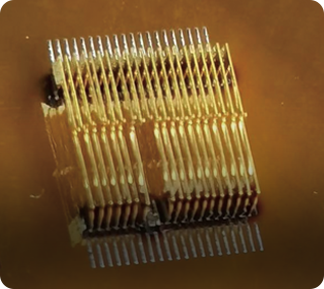

MEMS探針卡- 3D探針
產品優勢

微懸臂探針結構的微一體化工藝,使探針具備極高的尺寸精度,尖的針痕滑移更小,支持小型焊盤的測試;

01

探針材料的硬度超過450HV,針尖經鍍銠工藝處理后硬度可達600HV,探針的接觸阻抗穩定,針尖的耐磨性極高;

02

探針具備較高的導電能力,支持高、低溫測試環境,寄生電容較傳統懸臂針減小50%以上;

03

可定制化探針針尖的尺寸和結構,滿足芯片探針扎痕的特殊需求,可配合客戶進行先期的針痕驗證測試;

04
探針產品系列
                Label                ZFCP130MF                ZFBP100MF                ZFBP80MP/F                ZFCP60MF
Min.pitch>75μm>75μm>55μm>55μm
Probe Size ~15μm~15μm~10μm~10μm
Tip Shape Point
PointPointPoint
Probe Length2.93mm
1.93mm2.93mm1.93mm

Probe Heigth

1.57mm1.57mm1.57mm1.57mm
CCC(Max)@20%
Force Off
1200mA1200mA800mA800mA
Probe(gf/mil)1.5
1.511
MaterialCustomized Alloy
Probe type3D MEMS

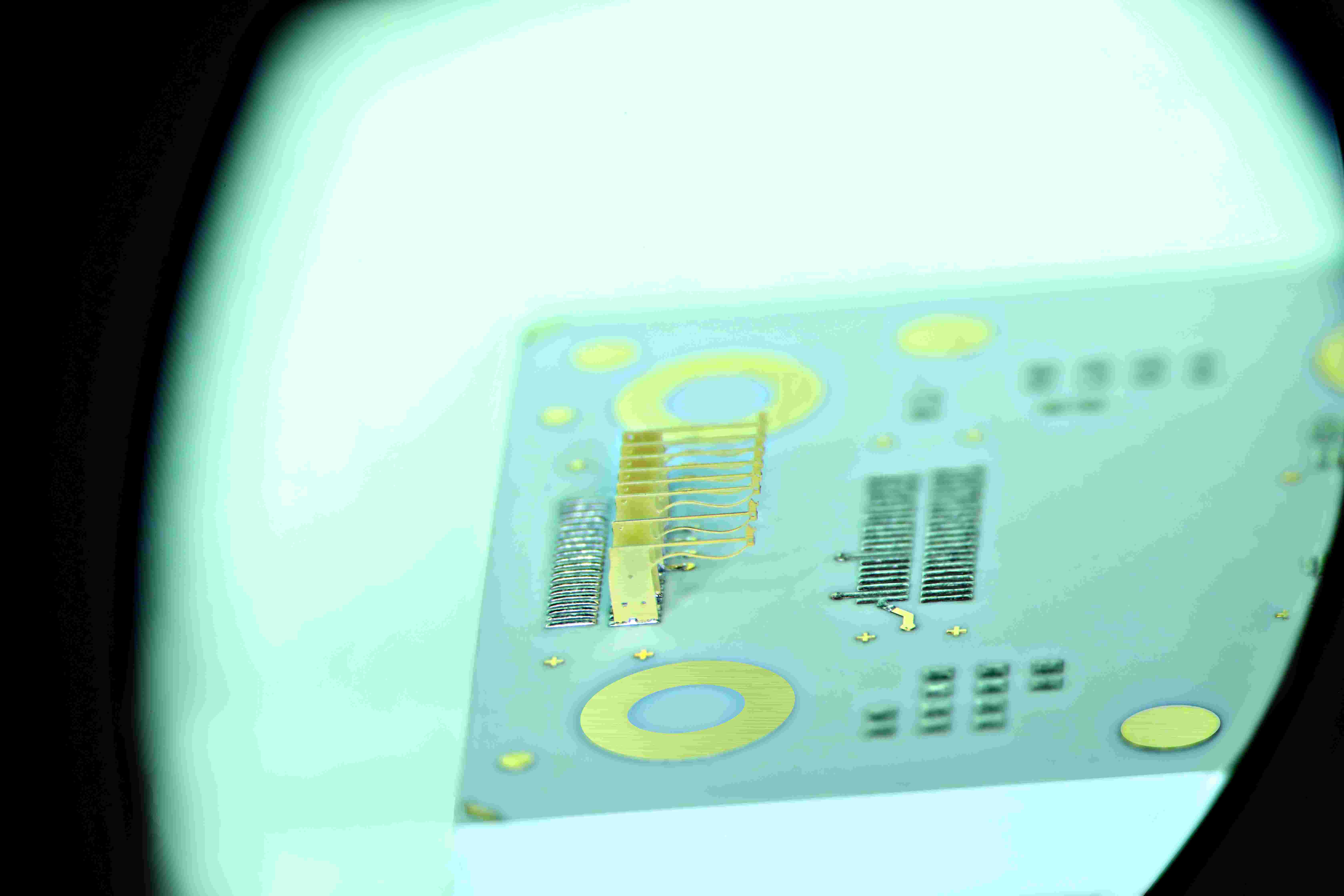

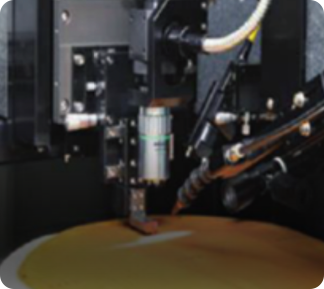

MEMS探針卡 - 自動探針焊針機

實現DRAM大尺寸3D探針卡的探針自動化焊接操作,兼顧焊后質量檢測和修復功能,使針卡產能穩定可靠。

設備優勢
    • XY定位精度:+/-1μm

    • Z定位精度:+/-5μm

    • 相機分辨率:<0.2μm

    • 植針?biāo)俣龋?000pin/天

    • 支持Pitch:>57μm

—— 檢測
—— 焊針
—— 焊接3D探針
性能數據
數量Pin Count植針天數
1≤1s20
2<0.001mm14
3≤10 arc sec10
數量Pin Count植針天數
1焊針?biāo)俣?pin12s
2日產能5kpin
3月產能100kpin
4年產能1000kpin
